DEI線路驅動器DEI1170A/DEI1171A

發布時間：2021-11-26 17:06:55     瀏覽：986

DEI線路驅動器DEI1170A/DEI1171A雙極集成電路是為直接驅動ARINC429航空電子串行數字?jǐn)?shù)據總線而設計的線路驅動器。DEI線路驅動器DEI1170A/DEI1171A將TTL/CMOS串行輸入數據轉換為ARINC總線的三電平RZ雙極差分調制格式。TTL/CMOS控制輸入選擇高（100KBS）和低（12.5KBS）速度操作的輸出轉換率。DEI線路驅動器DEI1170A/DEI1171A不需要外部定時電容器。A429輸出三態性能由ts_uuCtl輸入啟用控制。DEI1170A/1A線路驅動器是主流的DEI1170/1系列的優化版本。它們提供：

更低的功能損耗；

優異的波形保真度；

優化的瞬態抗擾度。

這種優化簡化了設備設計，滿足雷電和射頻抗擾度要求。DEI線路驅動器提供輸出電阻值和輸出三態性能。有三個輸出電阻選項：0Ω、10Ω和37Ω。0Ω和10Ω版本需要外部電阻器以達到ARINC429標準的37Ω輸出電阻。外部電阻器通常用作簡化外部瞬態電壓保護網絡。輸出具備三態性能。此功能模塊在非標準應用中非常有效，其中雙驅動器上有多個驅動器。


功能模塊

TTL/CMOS到ARINC429線路驅動器

用作hi（100kbs）或Lo（12.5kbs）速度轉換率

±9.5v到±16.5v電源

驅動完整性ARINC負載

輸出電阻選項：0，10或37.5歐姆

三態輸出功能模塊

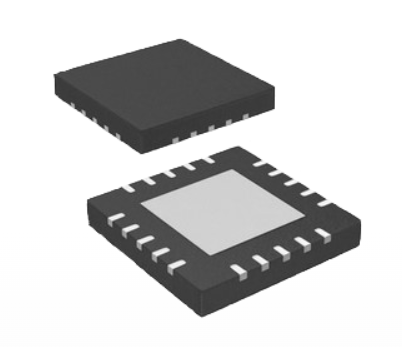

熱增強5x5毫米MLP封裝

DEI1170A系列是主流的DEI1170系列的優化版本

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂購渠道，部分準備有現貨庫存。

詳情了解DEI請點擊：http?: //yag6.com/public/brand/53.html

或聯系我們的銷售工程師：0755-83050846   QQ: 3312069749



Part #

Temp Range

Product Package Type

Output Resistance

DEI1170A-MES-G

-55 to 85

20 5x5 C MLPQ G

User Selectable: 0, 10, 37

DEI1170A-MMS-G

-55 to 125

20 5x5 C MLPQ G

User Selectable: 0, 10, 37

DEI1171A-MES-G

-55 to 85

20 5x5 I MLPQ G

User Selectable: 0, 10, 37

DEI1171A-MMS-G

-55 to 125

20 5x5 I MLPQ G

User Selectable: 0, 10, 37


推薦資訊

  • 1.4-2.2GHz L/S波段射頻功率晶體管Ampleon
    1.4-2.2GHz L/S波段射頻功率晶體管Ampleon 2024-04-12 09:06:56

    Ampleon?的 1.4-2.2GHz L/S波段射頻功率晶體管是一款高性能、高可靠性的功率半導體產品。它在無線通信、雷達、衛星通信等領域具有廣泛的應用，能夠滿足高功率、高效率和高可靠性的要求。

  • Vanguard Electronics CS200系列高可靠性電流感應變壓器
    Vanguard Electronics CS200系列高可靠性電流感應變壓器 2025-02-25 09:20:09

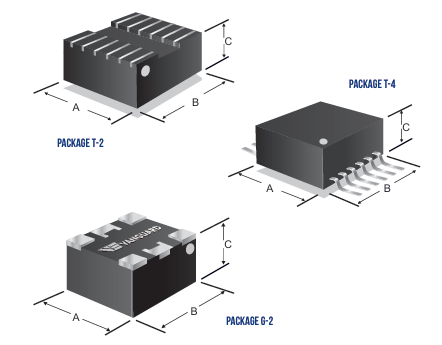

    CS200系列是一款高可靠性（Hi-Rel）電流感應變壓器，符合MIL-PRF-27規范，專為航空航天、軍事設備和工業控制系統等需要高可靠性和精確電流檢測的場合設計。該系列產品采用緊湊、低矮的外形，適合自動化安裝，并提供多種封裝類型（如T-2、T-4和G-2）以滿足不同需求。其特點包括焊接內部連接、良好的防潮、抗震和耐浸泡性能，以及耐焊接熱能力（可承受265°C達10秒）。電氣性能方面，工作溫度范圍為-55°C至+125°C，絕緣電阻最小為10K MΩ，絕緣耐壓為500 VAC，匝數比為1:50至1:200。
