TPSM63610E降壓模塊(集成電感器)TI 德州儀器

發布時間:2023-07-13 16:58:16     瀏覽:658

TI德州儀器TPSM63610E起源于同步降壓模塊系列,是款高寬比集成化36V、8A直流電/直流電解決方案,集成化數個功率MOSFET、一個屏蔽式電感和數個無源元件,同時通過增強型HotRod?QFN封裝形式。TPSM63610EVINVOUT管腳設在封裝形式的邊角處,可調優輸入輸出電容器的設置。TPSM63610E下面具備四個較大的導熱焊層,能夠在生產過程中實現簡易規劃和輕松處置。

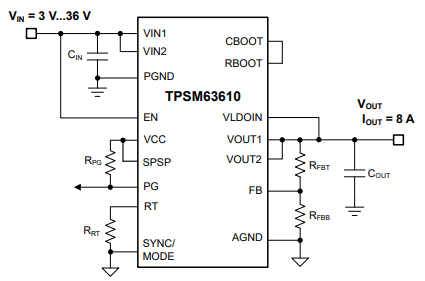

TPSM63610E具備1V20V的輸出電壓,致力于迅速、輕松搞定超小型PCB的低EMI設計方案。總體解決方案只需四個外部元器件,而且節省了開發流程中的磁性和補償元器件選擇過程。

盡管對于空間有限型應用使用了簡單的超小型設計方案,TPSM63610E模塊還提供許多性能來完成穩定的性能:具備遲緩性能的高精密使能端能夠?qū)崿F(xiàn)輸入電壓UVLO調整、電阻可編程開關節點壓擺率和展頻選項可改善EMI。TPSM63610E與集成化VCC、自舉和輸入電容器同時使用,能提高安全性和相對密度。TPSM63610E可設置為在滿負荷電流范圍(FPWM)內維持穩定開關頻率,也可以配備為可變性頻率(PFM)以增強輕負載效率。包含PGOOD檢測器,能夠?qū)崿F(xiàn)時序控制、故障報告和輸出電壓檢測性能。


特征

?提供可靠性設計

–可提供用作性能防護系統設計的文件

?多用途36VIN8AOUT同步降壓模塊

–集成化MOSFET、電感器和控制器

–可調式輸出電壓范圍包括1V20V

6.5mm×7.5mm×4mm超注塑塑料封裝

–具備–55°C125°C的結溫范圍

–能夠在200kHz2.2MHz范圍內調節頻率

–負輸出電壓應用性能

?在整體負載范圍之內具備極高效率

95%+最高值效率

–具備用作提高效率的外部限幅選項

–外露焊盤可以實現低熱阻抗。EVMθJA=18.2°C/W

–關斷時的靜態電流為0.6μA(典型值)

?極低的傳輸和輻射EMI信號

–具備雙輸入模式和集成化電容器的低噪音封裝能降低開關振鈴

–電阻器可調式開關節點壓擺率

–滿足CISPR1132B類釋放需求

?適用于可擴展性電源

–與TPSM6360836V、6A)管腳兼容

?具有保護特性,可以實現穩健設計

–高精密使能輸入和漏級引路PGOOD檢測器(用作時序、控制和VINUVLO

–過電流和熱關斷保護

?應用TPSM63610E并通過WEBENCH?Power Designer創建定制設計方案

應用

?測試和測量及其航空航天和國防

?智能化工廠與控制

?降壓和反相降壓/升壓電源
