LINEAR SYSTEMS 是一家領先的專業線性半導體全方位服務制造商，LSJ689是一款 1.8 nV/Hz @ 1kHz、低電容、單芯片雙 P 溝道 JFET。LSJ689是單片雙N溝道JFET LSK489的P溝道補充。

Linear Systems超低噪聲JFET系列的最新成員為用戶提供了比僅使用N溝道JFET更多的設計選項。此外，LSJ689 和LSK489的單片雙結構提供了更好的解決方案，與匹配單個JFET相比，可實現更緊密的 Idss(漏源飽和電流)匹配和改進的熱跟蹤。

互補的單N溝道和P溝道JFET已局限于少數行業標準。互補的單片雙N溝道和P溝道JFET已經多年未上市，這讓設計人員得不到支持。作為回應，Linear Systems 生產了單互補 N & P 溝道 JFET，即 LSK170 和 LSJ74 系列。LSJ689 和 LSK489 為設計人員提供了更多選項。

LSJ689/LSK489 的電容是 LSK170 和 LSJ74 的 1/5，分別為 4pF 和 25pF。獨特的單片雙設計結構將每個JFET 交織在同一片硅片上，可提供出色的匹配和熱跟蹤。當一起使用時，LSJ689 和 LSK489 非常適合用于放大器、唱機和前置放大器設計的差分輸入級。LSJ689 的其他應用包括壓控電阻器、熱穩定源跟隨器、采樣保持器以及電流匹配源。

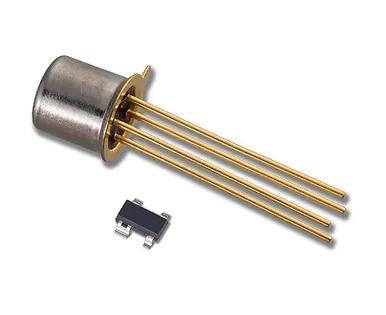

LSJ689是JFET的理想改進功能替代品，JFET具有相似的噪聲特性，但柵極至漏極電容降低。它采用符合 RoHS 標準的 SOT-23 6L、SOIC-A 8L 和 TO-71 6L 封裝選項。LSJ689 SOT-23 6L 和 SOIC-A 8L 封裝非常適合音頻和儀器儀表應用中空間受限的電路。

特性概述：

超低噪聲單片雙N溝道JFET LSK489的補充

超低噪聲(典型值為1.8 nV/Hz @ 1kHz)幾乎為零的爆米花噪聲Idss(漏源飽和電流)匹配至最大10%低失調/緊密匹配(|Vgs1- Vgs2|= 20mV max)

低電容 (Ciss=4 pF)

高輸入阻抗高擊穿電壓(BVGSS = 40V Min)

單片雙通道(一塊硅上有 2 個 JFETS，具有更好的匹配和熱跟蹤)

表面貼裝 SOIC-A 8L 版本和更小的 SOT-23 6L 封裝無鉛/符合 ROHS 標準

應用：

麥克風放大器、唱機前置放大器、音頻放大器和前置放大器、分立式低噪聲運算放大器、電池供電音頻前置放大器、 音頻調音臺、聲學傳感器、聲波成像和儀表放大器、寬帶差分放大器、高速比較器、阻抗轉換器、壓控電阻器、采樣和保持器、源跟隨器。

相關推薦：

LSK389超低噪聲單芯片雙通道N溝道JFET

LSK170系列超低噪聲JFET可替代東芝2SK170
