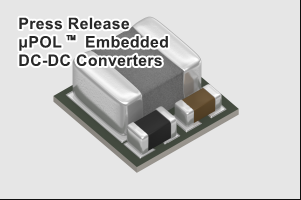

TDK推出的μPOL? DC-DC轉換器，是業內最小巧、功率密度最高的負載點解決方案，適用于大數據、機器學習、人工智能(AI)、5G蜂窩、物聯網和計算企業等應用場景。

FS系列不是把分立的集成電路(IC)和電感器(L)并排使用，而是將它們集成在一個緊湊的配置中。這為那些有空間限制，需要薄型電源的應用提供了高密度的解決方案。

它們的尺寸是3.3 x 3.3 x 1.5 mm，盡量減少了需要外部組件，保持高性能的同時，提供了易于集成的簡化設計。這一系列產品每 mm3 提供了高密度的1瓦解決方案，而且比同類產品尺寸小了50%。因此，它極大地降低了系統解決方案成本，減小了電路板尺寸和組裝成本，還有BOM和PCB成本。該器件可在-40°C至125°C的廣泛結溫范圍內工作。FS1406有望于2019年第三季度開始量產。

多年來，TDK一直致力于開發與這些創新有關的專利（美國9,729,059號和美國10,193,442號）。μPOL?是由TDK的子公司Faraday Semi開發的。這些全新的解決方案將高性能半導體與先進的封裝技術相結合，如嵌入式基板半導體（SESUB）和先進電子元件，通過3D集成實現更小的尺寸和更低的外形，從而實現獨特的系統集成。這種集成使TDK能夠以更低的系統總成本提供更高的效率和易用性。

μPOL?技術涵蓋了一個DC-DC轉換器，該轉換器安置在ASIC、FPGA等復雜芯片組的附近。通過減小轉換器與芯片組之間的距離，將電阻和電感分量減至最低，以實現對動態負載電流的快速響應和精準調節。

這一系列產品適用于工業應用，不含鉛且符合 ROHS 標準。

主要應用：

網絡存儲：企業級固態硬盤/存儲區域網絡

服務器：主流服務器、機架式和刀片式服務器、微型服務器

網絡通信和電信：以太網交換機和路由器以及 5G 小基站和 5G 基站

汽車(未來)

主要特點和優勢：

尺寸：3.3 x 3.3 x 1.5 mm

輸出功率為每mm3 1瓦，所需電容比現有產品減少50%

適用于-40°C至125°C的結溫范圍

選型：

注：TDK μPOL?嵌入式DC-DC電源模塊型號產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。
