Focus Microwaves晶圓上三角調諧器

發布時間：2024-02-27 14:57:28     瀏覽：1179

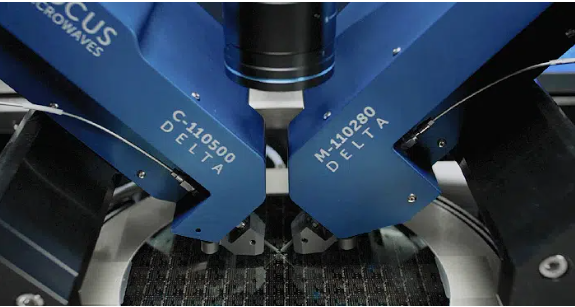

用于晶圓測量的Delta調諧器

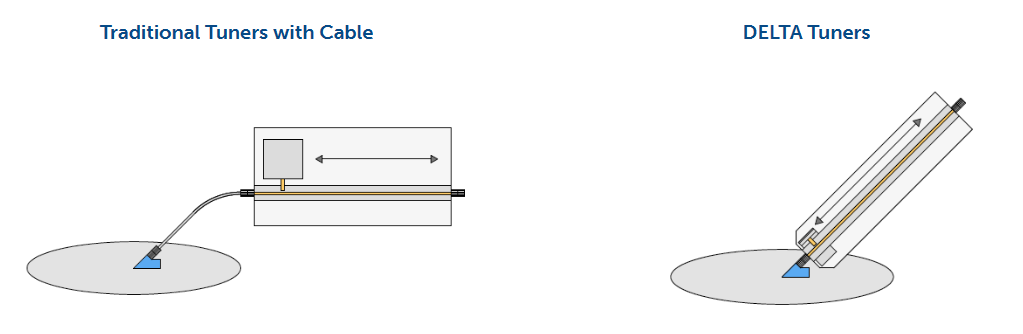

Focus microwave的DELTA系列機電調諧器專為高頻晶圓測量而設計。調諧器的低輪廓允許其放置在晶圓周長內，并允許探頭尖端和調諧器之間的直接連接，消除了DUT和調諧器之間所有可能的插入損耗。這種革命性的新調諧器設計使工程師能夠?qū)崿F(xiàn)最佳調諧范圍，調諧器的占地面積和重量大大減少。

Focus Microwaves晶圓上三角調諧器

· 120GHz Delta | 24-120GHz F0, 2F0, 3F0

· 高頻Delta | 2-50GHz F0

· 高頻Delta | 5-67GHz F0, 2F0, 3F0

· 低頻Delta | 1.8-40GHz F0, 2F0, 3F0


集成:用于晶圓測量的Delta調諧器

與FormFactor集成

與MPI集成


選型：

ModelMin FrequencyMax FrequencyVSWRConnector type
C26070.7  GHz26.5  GHz≥ 10:1 (typ. 15:1)3.5 mm
C30181.8  GHz30  GHz≥ 10:1 (typ. 15:1)3.5 mm
L30181.8  GHz30  GHz10:1 - 50:13.5 mm
M30181.8  GHz30  GHz10:1 - 50:13.5 mm
C67100B10  GHz67  GHz≥ 10:1 (typ. 15:1)1.85 mm
L67100B10  GHz67  GHz10:1-50:11.85 mm
M67100B10  GHz67  GHz10:1 - 50:11.85 mm
C36202  GHz36  GHz≥ 10:1 (typ. 15:1)2.92 mm
C5020B2  GHz50  GHz≥ 10:12.4 mm
L36202  GHz36  GHz10:1 - 50:12.92 mm
M36202  GHz36  GHz10:1 - 50:12.92 mm
C11024024  GHz110  GHz≥ 8:11 mm
L11024024  GHz110  GHz6:1 - 30:11 mm
M11024024  GHz110  GHz6:1 - 30:11 mm
C12027027  GHz120  GHz≥ 6.5:11 mm
L12027027  GHz120  GHz6:1 - 30:11 mm
M12027027  GHz120  GHz6:1 - 30:11 mm
C40303  GHz40  GHz≥ 10:1 (typ. 15:1)2.92 mm
L40303  GHz40  GHz10:1 - 50:12.92 mm
M40303  GHz40  GHz10:1 - 50:12.92 mm
C6750B5  GHz67  GHz≥ 6:11.85 mm
L6750B5  GHz67  GHz6:1 - 50:11.85 mm
M6750B5  GHz67  GHz6:1 - 50:11.85 mm
C11050050  GHz110  GHz≥ 10:1 (typ. 12:1)1 mm
C4060B6  GHz40  GHz≥ 10:12.92 mm
C5060B6  GHz50  GHz≥ 10:1 (typ. 15:1)2.4 mm
L4060B6  GHz40  GHz10:1 - 50:12.92 mm
L5060B6  GHz50  GHz7:1 - 50:12.4 mm
M4060B6  GHz40  GHz10:1 - 50:12.92 mm
M5060B6  GHz50  GHz7:1 - 50:12.4 mm
C4080B8  GHz40  GHz≥ 10:12.92 mm
L4080B8  GHz40  GHz10:1 - 50:12.92 mm
L5080B8  GHz50  GHz10:012.4 mm
M4080B8  GHz40  GHz10:1 - 50:12.92 mm
M5080B8  GHz50  GHz10:1 - 50:12.4 mm
C5080B8 GHz50  GHz≥ 10:1 (typ. 15:1)2.4 mm

更多Focus Microwaves相關產品信息可咨詢立維創展。

推薦資訊

  • HXI：高科技電子解決方案的領導者
    HXI：高科技電子解決方案的領導者 2024-12-02 09:39:38

    HXI, LLC，作為Renaissance Electronics & Communications的子公司，專注于高科技領域的先進電子解決方案。其市場覆蓋太空、國防、無線/電信和醫療等多個關鍵領域，主要服務于國防、太空、商業和電信客戶。產品線包括多芯片模塊、集成組件、雷達前端、太空認證組件等，特點是廣泛的頻率范圍、多樣化的設計和接口選項。主要產品系列有低噪聲放大器、功率放大器、頻率倍增器等，廣泛應用于汽車?yán)走_(dá)測試、5G開發、雷達前端集成等領域。此外，HXI還提供定制解決方案，并制定了包括Ka波段轉換器、5G應用組件等在內的技術路線圖，致力于成為全球領先的高科技電子解決方案提供商。

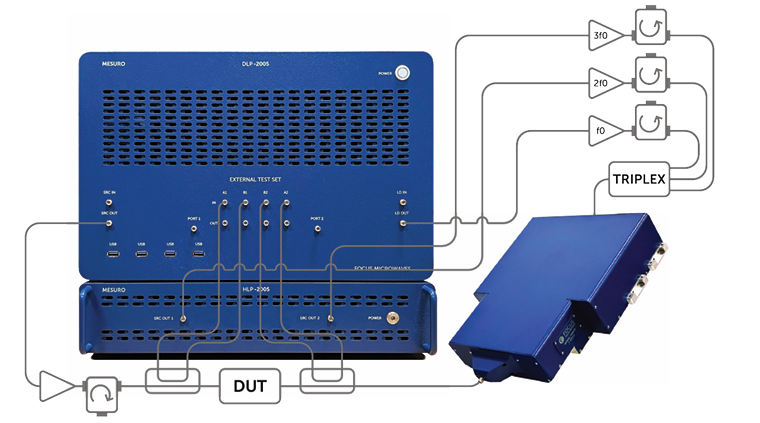

  • Focus Microwaves D2005負載牽引系統0.5-20GHz
