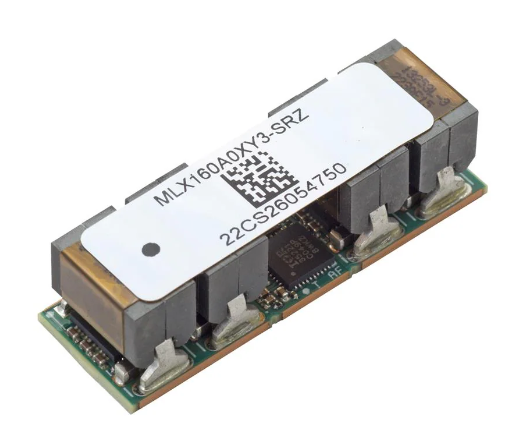

OmniOn Power MLX160A0XY3-SRZ非隔離式DC/DC電源模塊
發布時間:2024-03-01 16:17:31 瀏覽:1371
OmniOn Power MLX160A0XY3 Digital DLynxIII電源模塊是一種非隔離dc-dc轉換器,可提供高達160A的輸出電流。它在7.0 vdc到14VDC的寬輸入電壓范圍內工作,并通過PMBus提供精確調節的輸出電壓,可編程從0.45V到2.0VDC。
該模塊采用先進的基于PID的可調數字控制回路,確保回路穩定性,提供快速瞬態響應并減少所需的輸出電容。高達160A的附加衛星相模塊可以并聯連接,形成高電流共軌或第二個獨立母線。
主要功能包括:數字pmbus接口,可編程使能邏輯和控制,逐周期輸出電流監測,輸入和輸出欠壓和過壓保護,欠溫和過溫保護等。該模塊具有廣泛的PMBus命令集,用于控制和監視系統參數。MLX160A0XY3電源模塊具有高度可配置性,且易于使用。
應用:
?高性能ASIC與雙電源軌
?網絡處理器電源(Broadcom、Cavium、Marvell、NXP)
?大電流FPGA電源(Xilinx, Intel)
?高性能ARM處理器電源
?電信和網絡設備
?服務器和存儲應用
?測試和測量設備
?工業設備
特征:
?符合RoHS II歐盟指令2011/65/EC和修訂指令(EU) 2015/863
?符合IPC-9592(2008年9月),類別2,類別2
符合REACH指令(EC) No 1907/2006
?兼容無鉛或SnPn回流焊工藝
?寬輸入電壓范圍:7.0VDC-14VDC
?輸出電壓可編程從0.45VDC到2.0V通過PMBus
?提供高達160 ADC輸出電流
?支持電壓軌要求3%的公差
?操作多達4個衛星相位并聯(160A)作為一個共同或單獨的總線。
?PID控制和多相操作提供快速瞬態響應,減少輸出電容和穩定性。
?嚴格調節輸出電壓
?低輸出紋波和噪聲
?固定開關頻率
?小尺寸:12.9毫米x 39毫米x 11.05毫米0.507英寸x 1.535英寸x 0.435英寸
?數字接口符合PMBus Rev.1.3協議
?可編程使能邏輯與開/關控制。
?保護:OVP, UVP, OCP, OTP
?逐周期輸出電流監測和保護
?超溫保護
?寬工作溫度范圍-40°C至85°C
?出色的散熱性能-模塊提供全輸出@12VIN, 1VOUT, 70°C環境和200 LFM (1m/s)氣流
?功率級交錯,以減少輸入和輸出紋波。
?UL* 62368-1,第3版得到認可,VDE (en62368 -13版)獲得許可
?通過ISO** 9001和ISO14001認證的生產設施
更多OmniOn Power 相關產品信息可咨詢立維創展。
推薦資訊

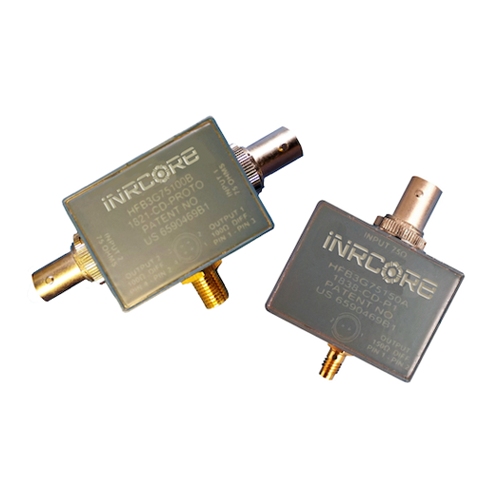

HFB050078,HFB050100,HFB050150,HFB075100A,HFB075100B,HFB075100D,HFB3G075100A,HFB3G075100B,HFB3G075150A,HFB3G075150B,HFB3GL075100A,HFB3GL075100B,HFB3GL075150A,HFB3GL075150B,HFBL075100A,HFBL075100B,HFBM075100B,HFBM075100C,HFBM075100S,TA-0501003G,TA-0501003GNL,TA-0750753G,TA-0750753GNL,TA-0751003G,TA-0751003GNL,TA-0751503G,TA-0751503GNL,TA-1001003G,TA-1001003GNL,T-050078,T-050100,T-050150,T-075100
