Lattice M4A5-32/32-10VNC CPLD可編程邏輯

發布時間：2024-05-09 09:38:43     瀏覽：591

　　M4A5-32/32-10VNC是一款來自Lattice公司的復雜可編程邏輯器件(CPLD)。CPLD是一種數字邏輯設備，能夠在不需要外部編程設備的情況下，通過內部邏輯陣列進行編程和配置。

Lattice M4A5-32/32-10VNC CPLD可編程邏輯

　　一般來說，Lattice M4A5-32/32-10VNC可能具備以下特點：

　　宏單元數：該CPLD具有32個宏單元格數，設備系統門數為1250。

　　I/O數量：設備具有32個I/O引腳，用于與外部電路或設備進行連接和通信。

　　可編程性：Lattice M4A5-32/32-10VNC允許用戶在制造后進行編程，以滿足特定的應用需求。用戶可以通過軟件工具進行邏輯設計、配置和編程。

　　性能：支持的最大內部頻率為100 MHz至125 MHz，具體取決于速度等級。最大時鐘輸出延遲為116 ns，最大傳播延遲時間為10 ns。

　　電源電壓：CPLD具有較寬的工作電源電壓范圍，最小工作電源電壓為4.75 V，最大工作電源電壓為5.25 V。

　　溫度：Lattice M4A5-32/32-10VNC支持的溫度范圍為商業級，最高運行溫度為70°C。

　　封裝和安裝：它采用TQFP系列封裝，引腳數為44，引線形狀為鷗翼。安裝方式為表面貼裝。

ispMACH 4A Device Features
3.3 V Device
FcatureM4A3-32M4A3-64M4A3-96M4A3-128M4A3-192M4A3-256M4A3-384M4A3-512
Macrocelk326496128192256384512
User /O optlons3232/64486496128/160/192160/192160/192/256
4(s5.05.55.55.56.05.56.57.5
ftxr(MHz)182167167167160167154125
ttos(ns4.04.04.04.04.54.04.55.5
5s(ms3.03.53.53.53.53.53.55.0
Static Power (mA2025/52405585110/150149/155179
JTAG CompliantYesYesYesYesYesYesYesYes
PCI ComplianYesYesYesYesYesYesYesYes
5V Device
FeatureM4A5-32M4A5-64M4A5-96M4A5-128M4A5-192M4A5-256
Macrocelk326496128192256
Lser /O options3232486496128
to(ns5.05.55.55.56.06.5
tnr (MHz)182167167167160154
tos(ns4.04.04.04.04.55.0
ss(ns3.03.53.53.53.53.5
Static Power(mA2025405574110
JTAG CompliantYesYesYesYesYesYes
PCI ComplianYesYesYesYesYesYes

相關推薦：

Lattice可編程邏輯芯片F(xiàn)PGA和CPLD

可編程邏輯器件芯片選型

更多Lattice萊迪思相關產品信息可咨詢立維創展。

推薦資訊

  • Renesas瑞薩RX26T 32位MCU微控制器
    Renesas瑞薩RX26T 32位MCU微控制器 2024-03-14 09:18:28

    　　Renesas瑞薩RX26T是一款32位微控制器，主要用于磁場定向控制 (FOC)雙電機控制和功率因數校正 (PFC) 控制。它屬于RX26T微控制器產品群，能在單芯片上實現上述功能，并且是5V兼容的產品。

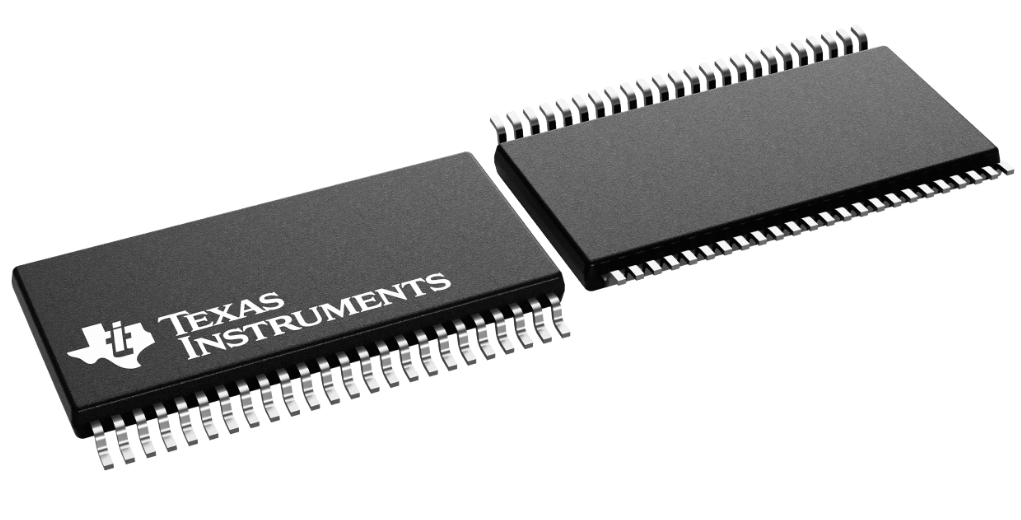

  • SN74ALVC164245電平轉換收發器TI德州儀器
