RA1061NL汽車BMS變壓器iNRCORE
發布時間:2024-07-09 09:09:17 瀏覽:1324
RA1061NL是一款專為汽車電池管理系統(BMS)設計的高性能變壓器,由iNRCORE公司生產。這款變壓器以其緊湊的尺寸、卓越的性能和可靠性在汽車電子領域中脫穎而出。

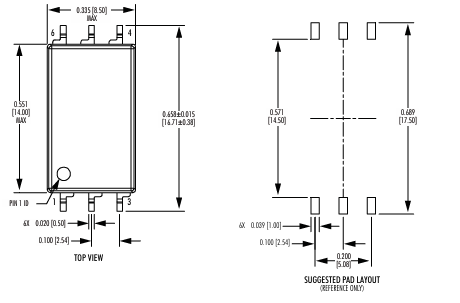

尺寸與安裝
RA1061NL的尺寸僅為14 × 8.5 × 6毫米,非常適合空間受限的汽車電子系統。它采用表面貼裝技術(SMT),便于自動化生產,提高了安裝效率和可靠性。
電氣特性
匝數比:1CT:1CT,確保了變壓器的對稱性和平衡性。
電感值:最小電感值為150μH,最大電感值為450μH。
插入損耗:最大插入損耗僅為0.3dB。
回波損耗:20dB的回波損耗保證了信號的完整性和穩定性。
DWV(直流 withstand voltage):4300VDC。
環境適應性
RA1061NL的工作溫度范圍從-40°C至+125°C,使其能夠適應極端的氣候條件,無論是寒冷的冬季還是炎熱的夏季。此外,它還符合濕度敏感度等級1,確保在各種濕度環境下都能穩定工作。
合規性與認證
RoHS規范:完全符合RoHS規范,確保了產品的環保性。
AEC-Q200標準:符合汽車電子委員會的AEC-Q200標準,證明了其在汽車應用中的可靠性和耐用性。
應用
RA1061NL主要應用于汽車電池管理系統,確保電池的精確監控和高效管理。其高可靠性和優異的性能使其成為汽車電子系統的理想選擇。
包裝與等級
RA1061NL以散裝形式提供,方便大批量生產和庫存管理。其汽車級品質確保了在嚴苛的汽車環境中的長期穩定運行。
