Microsemi JANTX1N5807軍級整流二極管 原裝現貨

發布時間：2024-11-19 14:21:16     瀏覽：952

1N5807、1N5809和1N5811是一系列軍用級別的超快速恢復整流器二極管，專為高可靠性應用設計，如軍事、航天以及其他不允許失敗的關鍵領域。這些整流器以其卓越的性能和耐用性，能夠滿足極端環境下的嚴苛要求。

TYPEBREAKDOWN
VOLTAGE
(MIN.)
@100μA
V(B		MAXIMUM FORWARD
VOLTAGE
@4 A (8.3 ms pulse)
VFM		REVERSE
CURRENT
(MAX.)
@VRWM
lR		SURGE
CURRENT
(MAX)
FSM
(Note  1)		REVERSE
RECOVERY
TIME(MAX)
trr
(Note 2)
VoltsVoltsμAAmpsns
25℃125℃25℃125℃
1N580760 0.875 0.800 5 525 125 30
1N5809110 0.875 0.800 5 525 125 30
1N5811160 0.875 0.800 5 525 125 30

產品特性

JEDEC注冊的1N5807、1N5809、1N5811系列。

無空洞的密封玻璃封裝。

四層鈍化。

極其堅固的結構。

內部“Category 1”冶金鍵合。

根據MIL-PRF-19500/477，有JAN、JANTX、JANTXV和JANS級別的認證。

提供符合RoHS標準的版本(僅限商業等級)。

電氣性能

工作峰值反向電壓：1N5807為50V，1N5809為100V，1N5811為150V。

正向浪涌電流(IFSM)：125A。

平均整流輸出電流(IO1)：在75°C和3/8英寸引線長度下為6.0A。

平均整流輸出電流(IO2)：在55°C和3/8英寸引線長度下為3.0A。

電容(CJ)：在10V和1MHz下為60pF。

反向恢復時間：30ns。

焊接溫度(TSP)：260°C。

應用領域

軍事和航天：由于其高可靠性和極端環境下的性能，這些整流器適用于軍事和航天應用。

開關電源：由于其超快速恢復特性，適用于需要快速開關和低正向損耗的開關電源。

高電流應用：由于其高正向浪涌電流能力，適用于需要承受大電流沖擊的應用。

封裝和包裝

封裝：提供有引腳和表面貼裝MELF封裝選項。

標記：產品體涂有藍色，并標有型號編號。

極性：通過帶狀標記指示陰極。

膠帶和卷軸：符合EIA-296標準，具體數量需咨詢工廠。

Microsemi 是美國高可靠性電子元器件廠商，其軍級二三級管產品，被廣泛應用于全球高端市場，深圳市立維創展科技有限公司，授權代理銷售Microsemi軍級二三級產品，大量原裝現貨，歡迎咨詢。

推薦資訊

  • FS1703-3300-AL μPOL?嵌入式DC-DC轉換器TDK
    FS1703-3300-AL μPOL?嵌入式DC-DC轉換器TDK 2024-06-11 09:19:15

    FS1703-3300-AL μPOL?嵌入式DC-DC轉換器是一款高度集成且高效的微型負載點電壓調節器，尺寸僅為3.3mm x 3.3mm x 1.5mm，具有3A負載能力。它支持即插即用設計，輸入電壓范圍為4.5V至5.5V，輸出電壓為3.3V，初始精度±0.5%。該轉換器具備多種保護功能，工作溫度范圍為-40°C至+125°C，符合環保標準。適用于存儲、電信、網絡、工業等領域，是高密度電源解決方案的理想選擇。

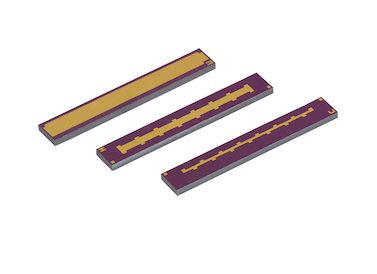

  • Vishay BRCPA9500BKGHWS薄膜條形MOS電容器
