Renesas R7FS7G27H2A01CBD微控制器: 240MHz Arm Cortex-M4處理器
發布時間:2025-01-07 09:51:30 瀏覽:409
型號參數信息:
Part number | Orderable part number | Package | Code flash | Data flash | SRAM | Operating temperature |
R7FS7G27H2A01CBD | R7FS7G27H2A01CBD#AC0 | PLBG0224GA-A | 4 MB | 64 KB | 640 KB | -40 to+85℃ |
R7FS7G27H2A01CBG | R7FS7G27H2A01CBG#AC0 | PLBG0176GE-A | -40 to+85℃ | |||
R7FS7G27H3A01CFC | R7FS7G27H3A01CFC#AA0 | PLQP0176KB-A | -40 to+105℃ | |||
R7FS7G27H2A01CLK | R7FS7G27H2A01CLK#AC0 | PTLG0145KA-A | -40 to+85℃ | |||
R7FS7G27H3A01CFB | R7FS7G27H3A01CFB#AA0 | PLQP0144KA-B | -40 to+105℃ | |||
R7FS7G27G2A01CBD | R7FS7G27G2A01CBD#AC0 | PLBG0224GA-A | 3 MB | -40 to+85℃ | ||
R7FS7G27G2A01CBG | R7FS7G27G2A01CBG#AC0 | PLBG0176GE-A | 40 to+85℃ | |||
R7FS7G27G3A01CFC | R7FS7G27G3A01CFC#AA0 | PLQP0176KB-A | -40 to+105°C | |||
R7FS7G27G2A01CLK | R7FS7G27G2A01CLK#AC0 | PTLG0145KA-A | -40 to+85℃ | |||
R7FS7G27G3A01CFB | R7FS7G27G3A01CFB#AA0 | PLQP0144KA-B | -40 to+105℃ | |||
R7FS7G27G3A01CFP | R7FS7G27G3A01CFP#AA0 | PLQP0100KB-B | 40 to+105℃ |
Renesas S7G2 微控制器組是一款高性能的微控制器,具有以下特點:
1. 核心性能:搭載高達240 MHz的Arm Cortex-M4核心,具備浮點單元(FPU),支持Armv7E-M架構和DSP指令集,最大運行頻率為240 MHz,支持4-GB地址空間。
2. 內存:提供高達4 MB的代碼閃存(80 MHz零等待狀態),64 KB的數據閃存(125,900次擦寫周期),以及高達640 KB的SRAM。還包括閃存緩存(FCACHE)、內存保護單元(MPU)、內存鏡像功能(MMF)和128位唯一ID。
3. 連接性:配備以太網MAC控制器(ETHERC)、以太網DMA控制器(EDMAC)、以太網PTP控制器(EPTPC)、USB 2.0高速模塊(USBHS)、USB 2.0全速模塊(USBFS)、串行通信接口(SCI)帶FIFO、串行外設接口(SPI)、PC總線接口(IRC)、CAN模塊、串行聲音接口(SSI)、SD/MMC主機接口(SDHI)、四路串行外設接口(QSPI)和InDA接口。
4. 模擬功能:包括12位A/D轉換器(ADC12)帶3個采樣保持電路,2個12位D/A轉換器(DAC12),高速模擬比較器(ACMPHS)和可編程增益放大器(PGA)。
5. 定時器:提供增強型高分辨率32位通用PWM定時器(GPT32EH)、32位增強型通用PWM定時器(GPT32E)、32位通用PWM定時器(GPT32)、異步通用定時器(AGT)和看門狗定時器(WDT)。
6. 安全和加密:支持AES128/192/256、3DES/ARC4、SHA1/SHA224/SHA256/MD5加密算法,以及真隨機數生成器(TRNG)。
7. 系統和電源管理:包括低功耗模式、開關調節器、帶日歷和VBATT支持的實時時鐘(RTC)、事件鏈接控制器(ELC)、DMA控制器(DMAC)、數據傳輸控制器(DTC)、關鍵中斷功能(KINT)、上電復位和低電壓檢測(LVD)。
8. 人機界面(HMI):包括JPEG編解碼器、2D繪圖引擎(DRW)和電容式觸摸感應單元(CTSU)。
9. 多時鐘源:包括主時鐘振蕩器(MOSC)、子時鐘振蕩器(SOSC)、高速片上振蕩器(HOCO)、中速片上振蕩器(MOCO)、低速片上振蕩器(LOCO)和IWDT專用片上振蕩器。
10. 通用I/O端口:提供多達172個輸入/輸出引腳,包括9個CMOS輸入和163個CMOS輸入/輸出,以及22個5 V耐受輸入/輸出和24個高電流(20 mA)輸入/輸出。
11. 工作電壓:VCC范圍為2.7至3.6 V。
12. 工作溫度和封裝:工作溫度范圍為-40°C至+85°C或-40°C至+105°C,提供多種封裝選項,包括BGA和LQFP。
這款微控制器適用于高性能、計算密集型、網絡控制應用,需要完整的內存冗余和豐富的模擬、以太網、USB、安全和安全功能。深圳市立維創展科技有限公司,優勢代理分銷Renesas產品線,部分系列常備現貨。
推薦資訊
NXP的LX2162A處理器,別名“LX2-Lite”,是一款高性能、低功耗的16nm FinFET工藝處理器,集成了16個Arm Cortex-A72核心,專為邊緣計算設計。它支持高達105 Gbit/s的第二層以太網交換機、50 Gbit/s的安全加速器和88 Gbit/s的數據壓縮引擎,適用于網絡接口卡、COM Express Type 7模塊等小型板卡。LX2162A提供卓越的計算性能和高速通信能力,支持多種以太網速度和PCIe Gen3通道,封裝緊湊,功耗低,是邊緣計算應用的理想選擇。

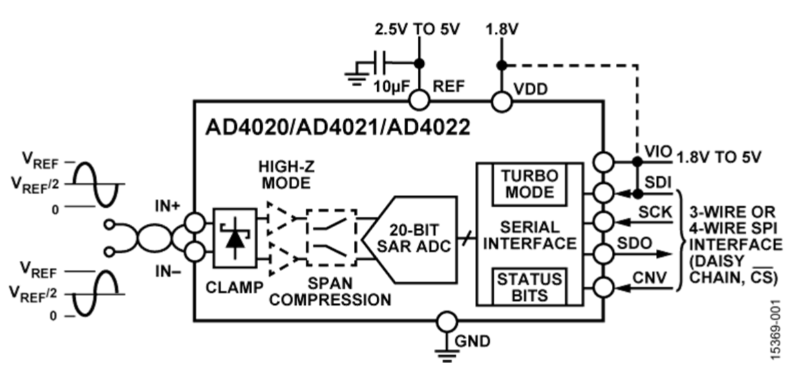

ADI?的AD4020是款高精密、高速度、低能耗、20位、Easy Drive、高精密逐漸接近存儲器(SAR)模數轉換器(ADC),選用單電源VDD供電系統。
