Infineon英飛凌IRGB15B60KD IGBT芯片

發布時間：2025-02-14 09:18:42     瀏覽：1077

Infineon英飛凌IRGB15B60KD IGBT芯片

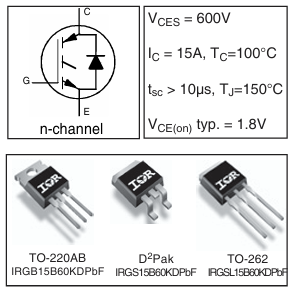

　　Infineon IRGB15B60KD是一款絕緣柵雙極型晶體管(IGBT)與超快軟恢復二極管的組合器件。

　　基本特性

　　低導通電壓：采用低 VCE(on) 的非穿透型 IGBT 技術。

　　低二極管正向壓降：二極管的正向壓降較低，有助于降低功耗。

　　10μs 短路能力：能夠在 10 微秒內承受短路，具有較強的過載能力。

　　正溫度系數：VCE(on) 隨溫度升高而增大，有助于并聯工作時的電流分配。

　　超軟恢復特性：二極管的反向恢復特性非常柔和，有助于降低電磁干擾(EMI)。

　　主要參數

　　集電極 - 發射極電壓：600V。

　　連續集電極電流：25°C 時為 31A，100°C 時為 15A。

　　脈沖集電極電流：62A。

　　二極管連續正向電流：25°C 時為 31A，100°C 時為 15A。

　　最大柵極 - 發射極電壓：±20V。

　　最大功耗：25°C 時為 208W，100°C 時為 83W。

　　熱阻抗

　　結 - 外殼熱阻抗：IGBT 為 0.6°C/W，二極管為 2.1°C/W。

　　外殼 - 散熱器熱阻抗：0.50°C/W。

　　結 - 周圍環境熱阻抗：典型插件安裝為 62°C/W，PCB 安裝為 40°C/W。

　　電氣特性

　　集電極 - 發射極飽和電壓：在 15A、VGE=15V、TJ=25°C 時為 1.8V。

　　柵極閾值電壓：3.5V 至 5.5V。

　　總柵極電荷：56nC 至 84nC。

　　開關損耗：TJ=25°C 時，總開關損耗為 560μJ 至 785μJ;TJ=150°C 時，總開關損耗為 835μJ 至 1070μJ。

　　反向恢復特性

　　反向恢復能量：540μJ 至 720μJ。

　　反向恢復時間：92ns 至 111ns。

　　應用場景

　　該器件適用于對效率和可靠性要求較高的電機控制應用，能夠提供高功率密度和低電磁干擾的解決方案。

深圳市立維創展科技有限公司公司，優勢分銷Infineon英飛凌部分產品線，快速交付，歡迎聯系。

推薦資訊

  • TPSM863257降壓模塊（集成電感器）TI 德州儀器
    TPSM863257降壓模塊（集成電感器）TI 德州儀器 2023-06-27 16:52:03

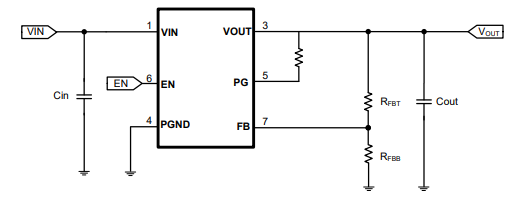

    TI德州儀器?TPSM863257是款輸入電壓范圍為3V至17V的簡單實用型高效率高功率密度同步降壓模塊，兼容高至3A的持續電流量。TPSM863257選用D-CAP3系統控制提供迅速瞬態響應并提供低ESR輸出電容器，無需外界補償。TPSM863257可實現以高至95%的pwm占空比應用。

  • MTI 270-0224,270-0501高穩銣原子鐘OCXO 4.8-90MHz
    MTI 270-0224,270-0501高穩銣原子鐘OCXO 4.8-90MHz 2025-07-02 09:02:14

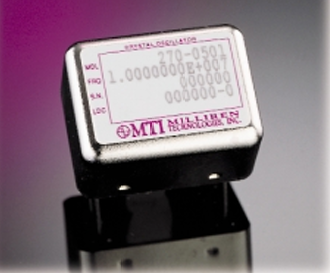

    MTI公司270系列是一款緊湊型雙烤箱控制晶體振蕩器(OCXO)，采用Euro CO-08封裝（36.1×27.2×19.4mm），可直接替換230系列實現無縫升級。其頻率覆蓋4.8MHz至90MHz，具備STRATUM II/IIIe?級性能，在-100°C環境溫度范圍內熱穩定性達2.0E-10至5.0E-09，性能媲美銣原子鐘且MTBF指標優異。主要應用于電信網絡時鐘同步（如長途電話系統）、GPS導航設備時間基準、TDMA通信基站時序控制，并可作為原子鐘替代方案用于科研精密測量及無線電同步通信系統。
