EZ-34-CU 50Ω同軸電纜EZ Form Cable

發布時間：2025-03-12 09:25:59     瀏覽：380

　　EZ-34-CU 是一款高性能的 50Ω 同軸電纜，適用于高頻信號傳輸。該電纜采用銀鍍銅(SPC)中心導體和銅外導體，具有優異的電氣性能和機械特性，廣泛應用于通信、航空航天、醫療設備等領域。

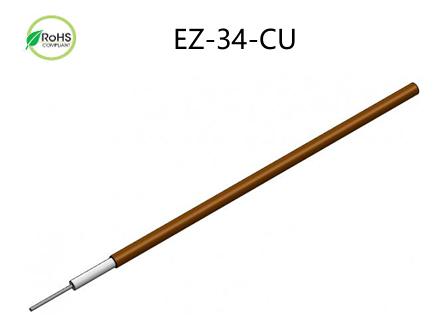

EZ-34-CU 50Ω同軸電纜EZ Form Cable

　　主要特性

　　阻抗：50Ω ± 3.0

　　最高工作頻率：153 GHz

　　屏蔽效能：>165 dB

　　溫度范圍：-55℃ 至 +100℃

　　RoHS 合規：是

　　連續工作電壓：750V

　　最大工作頻率：153GHz

　　傳播速度：69.50%

　　耐壓：2,000VRMS @ 60 Hz

　　最小內彎半徑英寸 (in)：0.05

　　最小內彎半徑毫米 (mm)：1.27

　　重量(lbs/100ft)：0.21

　　重量(kg/100m)：0.31

　　衰減特性(典型值，每 100 英尺)

頻率 (GHz)衰減 (dB)
0.533.5
147.5
5110
10159
18225
26.5265
40333
50377
65437
90525


　　功率特性(CW @ 20°C，最大值)

頻率 (GHz)功率 (W)
0.535
125
511
108
186
26.55
403.7
503.3
652.8
902.4

尺寸規格

參數單位數值
外導體直徑英寸 (in)0.034
外導體直徑毫米 (mm)0.86
中心導體直徑英寸 (in)0.008
中心導體直徑毫米 (mm)0.2
介質直徑英寸 (in)0.026
介質直徑毫米 (mm)0.66

材料組成

部件材料
外導體銅
外導體鍍層無
介質PTFE（聚四氟乙烯）
中心導體銀鍍銅（SPC）


推薦資訊

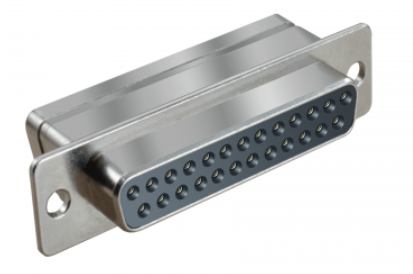

  • Glenair軍用規格矩形連接器
