KU PA 014018-50 HY RF功率放大器Kuhne

發布時間：2025-03-17 09:25:12     瀏覽：603

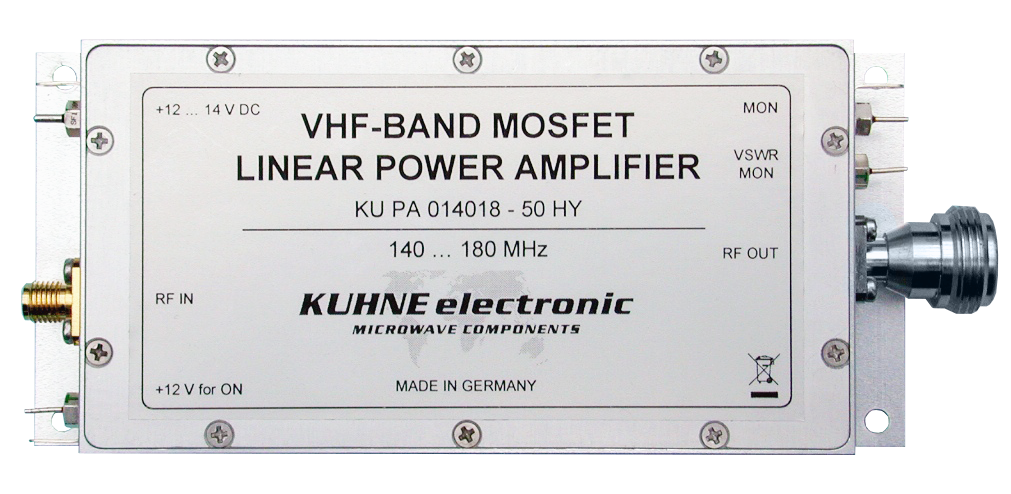

KU PA 014018-50 HY RF功率放大器Kuhne

       Kuhne KU PA 014018-50 HY RF功率放大器

　　技術規格

　　頻率范圍：140 MHz 到 180 MHz

　　輸入功率：

　　P3dB 輸入功率：最小 +12 dBm

　　最大輸入功率：+17 dBm

　　輸出功率：

　　P3dB 輸出功率：典型值 47 dBm，最小值 46.5 dBm

　　功率：典型值 50 W，最小值 45 W

　　增益：

　　小信號增益：典型值 36 dB，最小值 34 dB

　　增益平坦度：典型值 ±3 dB

　　諧波抑制：典型值 50 dB @ 47 dBm

　　互調失真(IM3)：最小值 20 dBc @ 43 dBm PEP

　　效率：最小 30% @ 47 dBm(連續波)

　　輸入反射損耗(S11)：典型值 10 dB

　　電源：

　　開啟電壓：+12 V DC

　　供電電壓范圍：+12 V DC 到 +14 V DC

　　靜態電流：典型值 4 A

　　P3dB 時的電流消耗：最大 12 A

　　功率檢測：

　　前向功率檢測：有(二極管檢測器)

　　反射功率檢測：有(二極管檢測器)

　　工作溫度范圍：-20°C 到 +55°C

　　負載駐波比(VSWR)：最大 1.8:1

　　連接器：

　　輸入：SMA 雌頭 / 50 歐姆

　　輸出：N 型雌頭 / 50 歐姆

　　外殼：銑削鋁

　　尺寸：130 mm x 60 mm x 20 mm

　　重量：270 g(典型值)

　　特點

　　內置低通濾波器，實現良好的諧波抑制

　　反向極性保護

　　提供前向和反射功率檢測的監控輸出

　　應用

　　模擬傳輸系統

Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司，優勢代理銷售Alaris Kuhne產品，歡迎咨詢。

推薦資訊

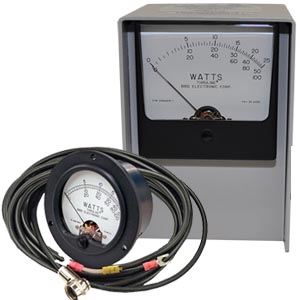

  • Bird射頻 功率計套件
    Bird射頻 功率計套件 2021-07-21 16:50:55

    功率計由功率傳感器和功率指導器兩片面組合而成。功率傳感器又被稱為功率計探頭，將高頻率電信號行使能量轉換為可直接檢查的電信號。功率指導器包括數據信號擴大、轉換和顯示器。顯示器直接顯示功率值。功率傳感器和功率指導器之間用電線電纜持續。

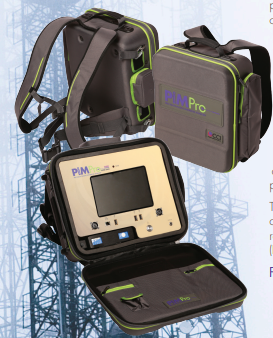

  • CCI全功率便攜式PIM分析儀
