Microsemi 1N3595AUR開關二極管

發布時間:2025-03-21 09:02:44     瀏覽:489

Microsemi 1N3595AUR開關二極管

  產品概述

  型號:1N3595AUR

  類型:開關二極管

  封裝形式:金屬化鍵合,氣密封裝,雙插頭結構(DO-213AA)

  符合標準:符合 MIL-PRF-19500/241 標準

  電氣特性

  直流電氣特性

  正向電壓(VF):

  在 25°C 環境溫度下,不同正向電流(IF)下的正向電壓范圍:

  1mA:0.52V - 0.70V

  5mA:0.60V - 0.765V

  10mA:0.65V - 0.80V

  50mA:0.74V - 0.88V

  100mA:0.79V - 0.92V

  200mA:0.83V - 1.00V

  反向漏電流(IR):

  在 25°C 環境溫度下,125V 反向電壓時,反向漏電流小于等于 0.002μA

  在 -55°C 環境溫度下,100V 反向電壓時,反向漏電流小于等于 150μA

  在 150°C 環境溫度下,125V 反向電壓時,反向漏電流小于等于 3μA

  反向擊穿電壓(VBR):

  在 25°C 環境溫度下,反向擊穿電壓大于等于 100V

  交流電氣特性

  電容:在 0V 偏壓下,電容小于等于 8.0pF

  反向恢復時間(TRR):在 10mA 正向電流和 35V 反向電壓下,反向恢復時間小于等于 3.0μs

  極限參數

  工作溫度范圍:-65°C 至 +175°C

  存儲溫度范圍:-65°C 至 +175°C

  浪涌電流:

  1s 正弦波:500mA

  1μs 正弦波:4A

  總功耗:500mW

  工作電流:在 25°C 環境溫度下,最大 150mA

  直流反向電壓(VRWM):125V

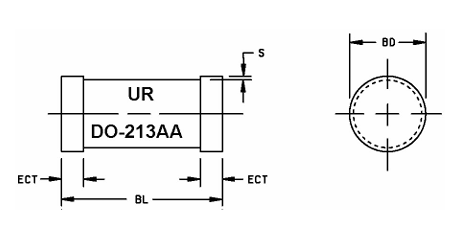

  封裝尺寸

  封裝類型:DO-213AA

  尺寸:

  長度(L):1.60mm - 1.70mm

  寬度(W):3.30mm - 3.70mm

  高度(H):0.41mm - 0.55mm

  引腳間距(S):最小 0.03mm

  設計數據

  封裝:氣密封裝玻璃外殼,符合 MIL-PRF-19500/241 標準

  引腳材料:銅包鋼

  引腳表面處理:錫/鉛

  熱阻(ZθJX):最大 70°C/W

  極性:陰極端帶有標記

  應用場景

  1N3595AUR 適用于需要高可靠性和快速開關性能的電路,例如:

  高頻開關電路

  電源電路中的整流和保護

  脈沖電路

  軍用和航空電子設備

Microsemi 是美國高可靠性電子元器件廠商,其軍級二三級管產品,被廣泛應用于全球高端市場,深圳市立維創展科技有限公司,授權代理銷售Microsemi軍級二三級產品,大量原裝現貨,歡迎咨詢。

推薦資訊

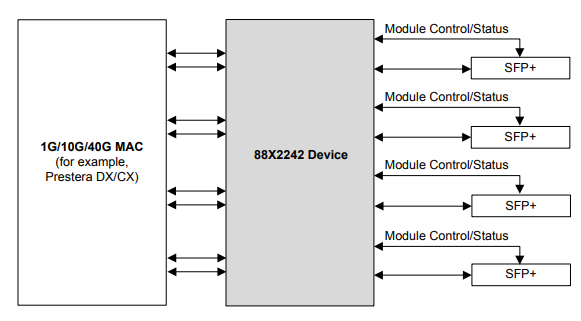

  • 88X2242-B0-BKP2C000以太網收發器Marvell
    88X2242-B0-BKP2C000以太網收發器Marvell 2023-07-26 16:52:18

    Marvell??88X2242-B0-BKP2C000收發器是種充分集成化單芯片解決方案,根據寬帶網絡和Twinax銅鏈接提供端對端數據傳輸。88X2242-B0-BKP2C000是個4端口設備,可操作與10GBASE-R和1000BASE-X有關的所有物理層性能。

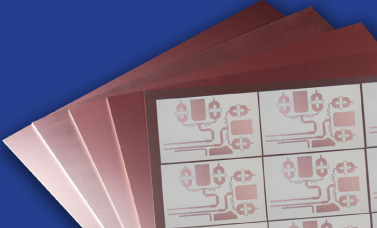

  • AD255C? 層壓板Rogers
