RECOM RTS-1205/P-R DC/DC轉換器

發布時間：2025-05-08 08:54:45     瀏覽：403

　　RECOM的ECONOLINE系列RTS/RTD是一款2W的SMD(表面貼裝)DC/DC轉換器，提供單輸出(RTS)和雙輸出(RTD)兩種類型。

RECOM RTS-1205/P-R DC/DC轉換器

產品型號規格參數：

PartInput
Number		Output
Voltage		Output
Voltage		Efficienc
Current
SMD(VDC)(VDC)(mA)(%)
RTS-XX3.35,9,12,15,243.3 606   70
RTS-XX055,9,12,15,245 400   70
RTS-XX095,9,12,15,249 222   75
RTS-XX125,9,12,15,2412 167   75
RTS-XX155,9,12,15,2415 133   75
RTS-XX245,9,12,15,2424 83   78
RTD-XX3.35,9,12,15,24±3.3±303  70
RTD-XX055,9,12,15,24±5±200  70
RTD-XX095,9,12,15,24±9±111  75
RTD-XX125,9,12,15,24±12±83  75
RTD-XX155,9,12,15,24±15±66  75
RTD-XX245,9,12,15,24±24±42  78

　　產品特點

　　輸入電壓范圍：5V、9V、12V、15V、24V，允許±10%的偏差

　　輸出電壓精度：±5%

　　額定功率：2W

　　隔離電壓：1000VDC最小值

　　效率：最高可達78%

　　封裝材料：UL 94V-0防火等級

　　磁性元件：環形磁芯

　　內部結構：內部SMD構造

　　工作溫度范圍：-40°C至+71°C

　　存儲溫度范圍：-55°C至+125°C

　　短路保護：1秒

　　紋波和噪聲：20MHz帶寬下最大150mVp-p

　　線電壓調整率：1.2%/1%的輸入電壓

　　負載電壓調整率：

　　3.3V輸出類型：最大20%

　　5V輸出類型：最大15%

　　9V、12V、15V輸出類型：最大10%

　　24V輸出類型：最大10%

　　隔離電阻：在500VDC隔離電壓下，最小10GΩ

　　隔離電容：最小40pF/最大115pF

深圳市立維創展科技有限公司，專注于RECOM電源模塊產品，并提供替代產品，詳情可咨詢立維創展。

推薦資訊

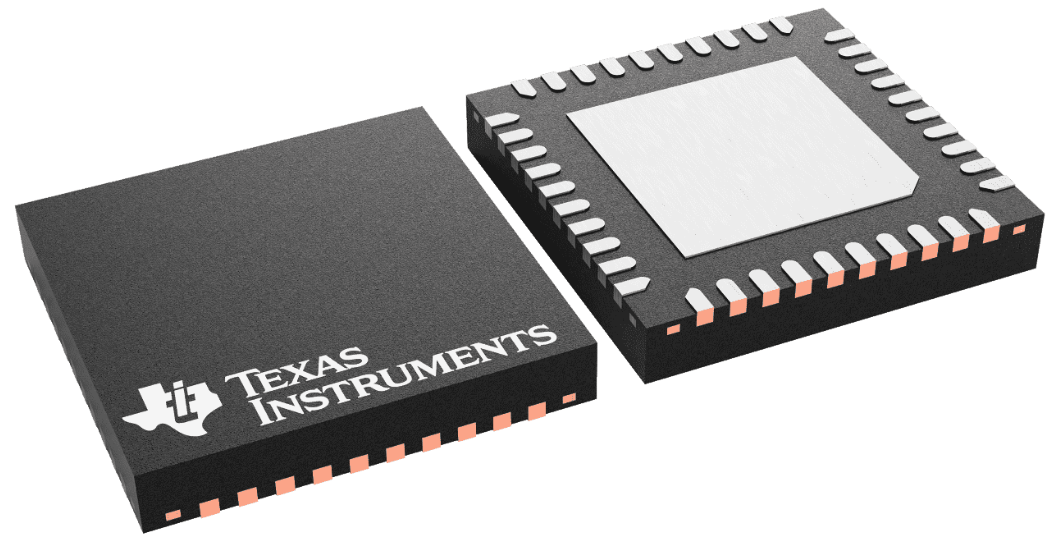

  • ADC3541,ADC3542和ADC3543高速模數轉換器TI德州儀器
